履帶式拋丸機

產品標簽：

履帶式拋丸機

產品型號：

QR3210

產品類型：

履帶式

瀏覽次數：

17345次

馬上咨詢：

貴賓免費熱線：400-008-0910

設備咨詢熱線：0532-86110910

產品訂購：

分享到：

點擊放大

Introduction

Video

用途-介紹Q32系列履帶式拋丸機的用途

該機利用高速回轉的葉輪，將彈丸拋向滾筒內連續翻轉的工件上，達到清理的目的。它適合對各行業中的小小型鑄件、鍛件、沖壓件等進行拋丸除銹、去除氧化皮和表面強化，特別適用于不怕碰撞的零件的表面清理及強化。
鑄件經過拋丸清理，加工面便于下道機械加工工序，不但可節省加工時間，而且可保護機床和刀具不受損壞；非加工面涂漆后，經久不脫，提高產品使用壽命和外觀質量。

工作原理

在清理室中用加料機構加入不超過規定數量的工件。機器啟動后，工件被滾筒帶動翻轉，同時由拋丸器拋出的高速彈丸形成彈丸束，均勻地打擊在工件表面上，使其得到清理。拋丸清理完畢后，通過反轉履帶，即可將工件從滾筒內卸出到卸料機構上，故該機特別適合集成到自動化生產線上。
拋出的彈丸及砂粒經[Q3210C]鋼履帶的間隙或[QR3210]橡膠履帶上的小孔，流入底部的鋼板網過篩，經螺旋輸送器送入提升機內，再到分離器中進行分離。粉塵由風機吸送到除塵器中過濾，清潔空氣排入大氣中，布袋上的灰塵經反吹旋噴落入除塵器底部的集塵箱中，用戶可定期清除，廢砂由廢料管流出以便回用。丸砂混合物由回用管收回進入室體，待分離器分離后再回用，干凈的彈丸經由供丸系統的電磁供丸閘門進入拋丸器再次拋打工件。

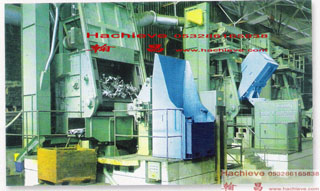

QR3210履帶式拋丸機

優點-我們做得更好...

     室體的防護
室體內采用耐磨護板防護。護板均用防護螺帽壓緊，便于拆裝更換。

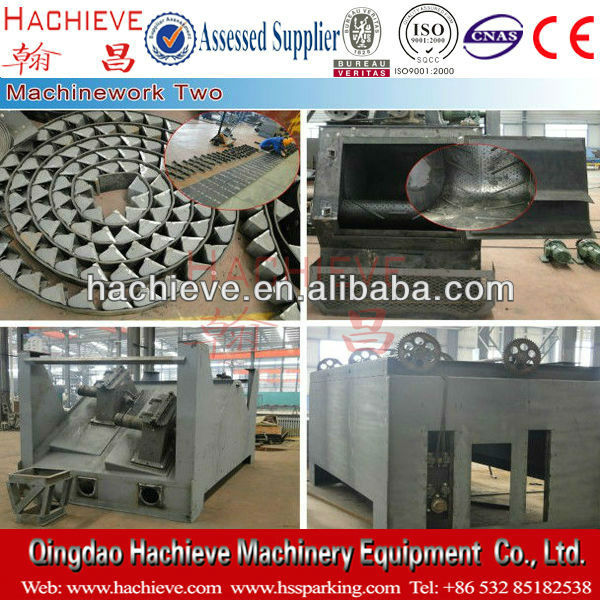

    履帶及端盤
1、 [Q3210C]履帶裝置主要由45節鏈環和裝在鏈環上的履帶組成。
2、 [QR3210]履帶裝置主要由鏈環和裝在鏈環上的耐磨橡膠履帶組成。橡膠履帶上布有小孔以使彈丸流入底部的鋼板網過篩，重新回到丸料循環系統。
履帶圍繞在一對圓形托盤上，使得在空間上形成一個上部開放的滾筒，并由八角輪使其運動。履帶的運行使得工件不斷翻動。履帶可實現正反轉：正轉為工件清理操作，反轉為卸料操作。履帶上設有漲緊裝置。
    吊門
本機吊門內側鋪以耐磨橡膠護板，采用鋼壓板并用特制六角螺母壓緊；吊門還裝有橡膠簾遮住其和室體間間隙，以防彈丸飛濺。
本機標準配置為電動吊門，大門通過減速機牽引鋼絲繩實現開、關操作。具體配置以貴公司所購買的設備為準。
    加料機
加料機由提升機構、料斗車翻轉機構等組成，加料機架搭接在吊門上，裝料時料斗車上行，小車到達卸料位置后，車斗繞小車前軸轉動，將工作加到履帶上。
    卸料機
為提高自動化程度，有多種卸料機構可供選擇。請用戶參照所購買的設備確定其型號及工作原理。
    丸料循環凈化系統
拋丸機采用滿簾幕式丸砂分離器。分離器由分離器螺旋、滾筒篩、分離區、丸料倉等組成。在丸砂分離器的漏斗處設有加料口，用來向設備補充新彈丸。

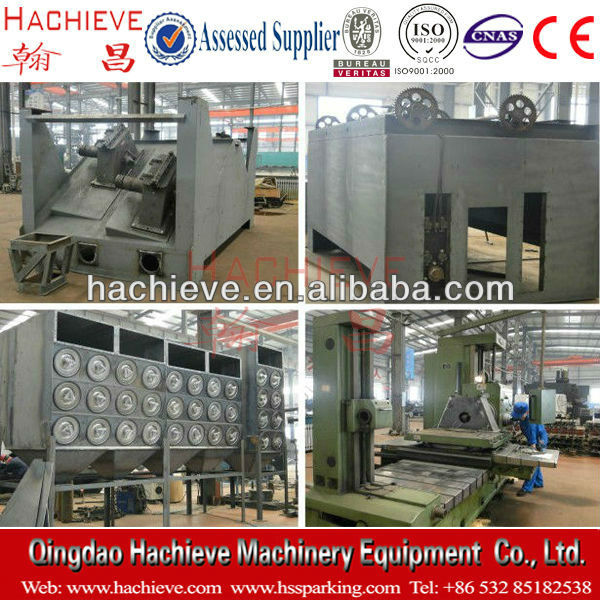

    除塵系統
除塵系統用于去除拋丸機工作過程中產生的灰塵，防止環境污染。系統由除塵器、風機及連接管道(從清理室、分離器到除塵器)等組成。連接管道上配有蝶閥用于調節風量，以使設備各部分的工作達到比較佳狀態，使工作過程中無粉塵外溢。

Q32系列履帶式拋丸機技術參數

項目	單位	Q326C	Q3210C	Q3210C
生產率	T/h	0.6-1.2	3-5	3-5
加料量	kg	200	800	800
單件比較大重量	kg	10	150	150
端盤直徑	mm	Ø650	Ø1000	Ø1000
有效容積	m	0.15	0.4	0.4
拋丸量	kg/min	100	250	250
除塵風量	m³/h	2200	6000	6000
功率消耗	kw	12.6	32.6	32.6
外形尺寸(長)	mm	3681	3644	3644
外形尺寸(寬)	mm	1650	2926	2926
外形尺寸(高)	mm	5800	5856	5856

注：

Q32系列拋丸機是Q31系列拋丸清理滾筒的替代產品，具有優點如下：
本型拋丸機是拋丸清理滾筒的替代型產品，是一種清理效果好、結構緊湊、噪聲小、成套性好的清理設備，具有以下特點：
[Q3210C]采用鋼履帶，具有負荷大、使用壽命長的優點；
[QR3210]耐磨橡膠履帶，減少了對工件的碰撞、損傷現象，降低了機器的噪聲。
該型拋丸機機采用高效離心式拋丸器，具有使用壽命長、結構簡單、故障率低等特點；
采用風選式分離器，具有良好的分離效果和較高的生產率，減少了對耐磨件(如拋丸器葉片)的磨損；
采用布袋式除塵器，粉塵排放濃度低于國家規定的標準，改善了工人的勞動環境；
工件清理完畢后，履帶反轉即可實現自動卸料。
采用加料機構，并且用戶可選擇卸料機構，以進一步降低工人的勞動強度。

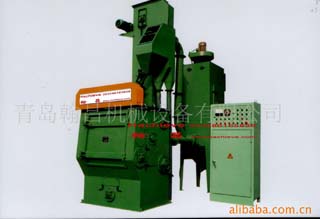

ST-17鋼履帶式拋丸機
